从液态空气分离到99.999%纯度：氖气提纯技术突破与应用全景

氖气，这个在元素周期表中低调存在的稀有气体，正以其独特的物理化学性质，在现代高科技产业中扮演着不可替代的角色。从最初在霓虹灯中绽放光彩，到如今成为半导体制造的关键材料，氖气的价值与应用领域不断拓展。而这一切，都离不开氖气提纯技术的持续突破与创新。本文将全面解析氖气从液态空气分离到99.999%高纯度的提纯技术突破，以及其在各领域的应用全景。

一、氖气的基本特性与发现历程

氖气（Neon）是一种化学元素，元素符号为Ne，原子序数10，属于零族元素，是一种无色无味的稀有气体。当氖气置于放电管中时，会呈现出标志性的橙红色光芒，这一特性使其在照明领域具有独特优势。氖气的化学性质极为稳定，几乎不与其他元素发生化学反应，这种惰性特质使其在许多特殊环境中成为理想的工作介质。

在自然界中，氖气的含量极为稀少，仅占空气总体积的百万分之十八，属于大气中含量最低的稀有气体之一。氖气的液体温度范围为24.5—44.40K，具有优异的化学惰性和较大的蒸发潜热，这些物理特性为氖气的分离提纯提供了重要依据。

氖气于1898年由英国化学家威廉·拉姆齐（William Ramsay）和莫里斯·特拉弗斯（Morris Travers）在发现氪气和氙气的同时首次分离出来。他们通过液态空气分馏的方法，在蒸馏残留物中发现了这种新元素，并因其希腊语”neos”（意为”新的”）而将其命名为”Neon”。这一发现不仅丰富了元素周期表，也为后来的稀有气体研究奠定了基础。

二、氖气在自然界中的分布与获取

氖气在地球大气层中的分布极为稀少，但却是宇宙中丰度第四高的元素，仅次于氢、氦和氧。然而，地球引力场无法有效留住这种轻质气体，导致其在地球大气中的含量极低。目前，工业上获取氖气的主要来源是大气空气，通过低温分馏技术从液态空气中提取。

液态空气分离技术是获取氖气的基础工艺。该技术利用空气中各组分沸点的差异，通过深度冷却将空气液化，再通过精馏分离出不同组分。在液态空气分离过程中，氖气因其沸点较低（-246.08℃），主要集中在精馏塔的顶部区域，与氦气、氢气等低沸点组分富集在一起。

从液态空气中初步提取的氖气浓度通常较低，约为1-2%，其余主要为氦气和氮气等杂质。这一粗氖气需要经过多级提纯工艺，才能达到工业应用所需的纯度要求。随着现代工业对氖气纯度要求的不断提高，提纯技术也在不断革新和突破。

三、氖气提纯技术的发展历程

氖气提纯技术的发展经历了从简单到复杂、从低纯度到高纯度的演进过程。早期的氖气提纯主要依赖于简单的物理吸附和低温分离技术，产品纯度通常在99%左右，仅能满足一般照明和实验需求。

20世纪中期，随着电子工业的兴起，对氖气纯度的要求逐渐提高。这一时期，催化氧化、低温精馏等技术被引入氖气提纯领域，使产品纯度提升至99.9%级别。这些技术的应用，使得氖气开始在电子管、激光器等精密仪器中得到应用。

进入21世纪，特别是近十年来，半导体产业的迅猛发展对氖气纯度提出了前所未有的要求。99.999%（5N）甚至更高纯度的氖气成为半导体制造过程中的关键材料。为满足这一需求，氖气提纯技术迎来了新一轮革新，深冷技术、膜分离技术、变压吸附技术等先进工艺被广泛应用于氖气提纯领域，实现了从粗氖到高纯氖的跨越式发展。

四、现代氖气提纯技术详解

现代氖气提纯技术是一个多工艺集成的复杂系统，通常包括预处理、初级提纯、精制提纯和终端纯化四个主要环节。每个环节都针对特定的杂质组分设计，通过不同的物理或化学方法实现杂质的高效去除。

（一）预处理工艺

预处理工艺主要针对粗氖中的水分、二氧化碳、油类等易去除杂质。常用的预处理方法包括：

1. 冷冻干燥：通过降低温度使水分凝结，实现初步脱水。
2. 吸附干燥：利用分子筛、硅胶等吸附材料深度去除水分。
3. 过滤：通过精密过滤器去除油类和颗粒物。

预处理工艺虽然相对简单，但对后续提纯环节的稳定运行至关重要，能够有效保护下游设备，延长催化剂和吸附剂的使用寿命。

（二）初级提纯工艺

初级提纯工艺主要针对粗氖中的氮气、氧气、氢气等主要杂质。常用的初级提纯方法包括：

1. 催化脱氧：利用钯、铂等贵金属催化剂，在适当温度下使氢气与氧气反应生成水，再通过干燥去除。
2. 低温精馏：利用氖气与其他组分沸点的差异，在低温环境下通过精馏塔分离。
3. 变压吸附：利用特定吸附剂在不同压力下对气体吸附能力的差异，实现杂质的选择性吸附。

初级提纯工艺能够将氖气纯度从1-2%提升至99%左右，为后续精制提纯奠定基础。

（三）精制提纯工艺

精制提纯工艺是氖气提纯的核心环节，主要针对初级提纯后残留的微量杂质。常用的精制提纯方法包括：

1. 深冷分离：在极低温度下（通常低于-200℃），利用氖气与其他杂质沸点和凝固点的显著差异，实现高效分离。
2. 膜分离：利用特殊膜材料对不同气体渗透性的差异，实现杂质的选择性分离。
3. 低温吸附：在低温环境下，利用活性炭、分子筛等吸附材料对微量杂质的高效吸附能力。

精制提纯工艺能够将氖气纯度从99%提升至99.99%以上，满足大多数工业应用需求。

（四）终端纯化工艺

终端纯化工艺是制备超高纯氖气的关键环节，主要针对精制提纯后残留的痕量杂质。常用的终端纯化方法包括：

1. 高效低温精馏：在更精确控制的低温环境下，通过多级精馏进一步分离微量杂质。
2. 金属吸气剂纯化：利用锆、钛等金属在高温下对特定杂质气体的化学吸附能力，实现深度纯化。
3. 在线分析控制：通过高灵敏度气体分析仪器实时监测产品纯度，确保产品质量稳定。

终端纯化工艺能够将氖气纯度提升至99.999%甚至更高，满足半导体制造等高端应用需求。

五、99.999%纯度氖气的制备挑战与突破

制备99.999%（5N）纯度的氖气面临着诸多技术挑战，主要体现在以下几个方面：

（一）杂质检测与控制挑战

在99.999%纯度级别，杂质含量已降至ppm（百万分之一）甚至ppb（十亿分之一）级别，对检测技术提出了极高要求。传统的气相色谱技术已难以满足这一需求，需要采用更灵敏的检测方法，如放电离子化检测器（DID）、氦离子化检测器（HID）等高灵敏度检测技术。

突破点：现代氖气提纯系统普遍集成了在线高灵敏度分析仪器，实现了对杂质含量的实时监测和精确控制，确保产品质量稳定达标。

（二）微量杂质去除挑战

在超高纯度级别，即使是物理性质与氖气相近的杂质（如氦气）也必须有效去除，这对分离技术提出了极高要求。传统的单一分离方法往往难以达到理想效果。

突破点：现代氖气提纯技术采用多工艺集成的方法，结合深冷分离、膜分离、吸附分离等多种技术，针对不同杂质特性设计专用去除方案，实现了对各类微量杂质的高效去除。

（三）系统密封性与材料纯度挑战

在制备超高纯氖气过程中，系统自身的密封性和材料纯度成为影响产品质量的关键因素。任何微小的泄漏或材料释放的气体都可能导致产品污染。

突破点：现代氖气提纯系统采用全金属密封结构，选用超高纯度材料，并通过严格的泄漏检测和材料预处理，确保系统本身不会对产品造成污染。

（四）规模化生产挑战

将实验室级别的高纯度制备技术放大至工业化规模，同时保持产品质量稳定，是产业化过程中的重要挑战。

突破点：通过工艺参数优化、设备结构创新和自动化控制，实现了高纯氖气的规模化稳定生产。国内企业等已在这一领域取得重要突破，实现了国产高纯氖气提纯设备的自主研制。

六、高纯度氖气的关键参数与性能指标

高纯度氖气作为一种特种气体，其产品质量控制有着严格的参数和性能指标要求。以下是99.999%纯度氖气的主要技术参数：

（一）纯度与杂质含量

参数项目	技术指标	检测方法
氖气纯度	≥99.999%	气相色谱法
氦气(He)	≤5ppm	气相色谱法
氢气(H₂)	≤1ppm	气相色谱法
氧气(O₂)	≤1ppm	气相色谱法
氮气(N₂)	≤2ppm	气相色谱法
一氧化碳(CO)	≤0.5ppm	气相色谱法
二氧化碳(CO₂)	≤0.5ppm	气相色谱法
甲烷(CH₄)	≤0.5ppm	气相色谱法
水分(H₂O)	≤1ppm	露点法/电容法
总烃	≤0.5ppm	气相色谱法

（二）物理性能指标

参数项目	技术指标	测试条件
密度(气态, 0℃, 101.3kPa)	0.8999g/L	标准状态
沸点	-246.08℃	常压
熔点	-248.59℃	常压
临界温度	-228.71℃	–
临界压力	2.76MPa	–
气体常数	0.4120kJ/(kg·K)	–

（三）包装与储存要求

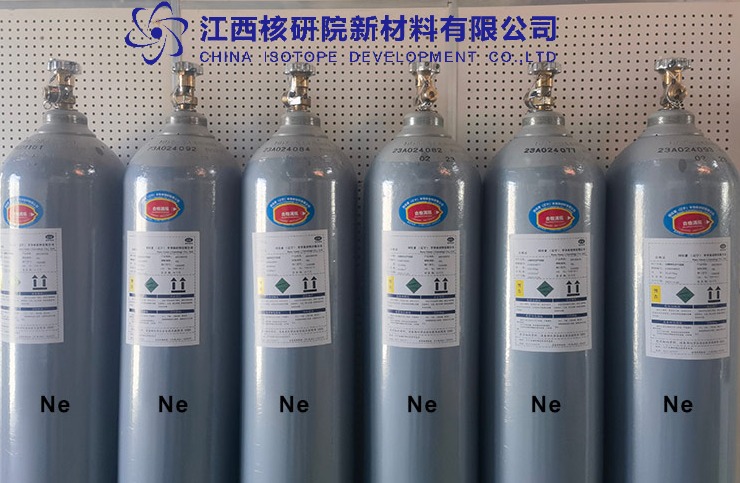

1. 包装规格：通常采用40L高压气瓶或专用杜瓦容器包装，压力可达15MPa。
2. 材质要求：气瓶内壁需经过特殊处理，确保无污染、低释气。
3. 储存条件：应存放在阴凉、通风、干燥的专用气瓶库，远离热源和火源。
4. 使用期限：建议在充装后两年内使用，以确保气体纯度稳定。

七、氖气在半导体工业中的应用

氖气在半导体工业中的应用是其最高价值的体现，特别是在先进制程芯片制造过程中，高纯氖气扮演着不可替代的角色。

（一）光刻技术中的应用

在深紫外（DUV）光刻技术中，氖气是氩氟（ArF）准分子激光器的重要组成部分。ArF准分子激光器产生193nm波长的紫外光，是当前主流光刻技术的光源。在这一激光器中，氖气作为缓冲气体，与氟化氩混合，在高压电场作用下形成准分子，释放出193nm的紫外光。氖气的纯度和稳定性直接影响激光器的输出功率和寿命，进而影响光刻工艺的精度和稳定性。

（二）离子注入工艺中的应用

离子注入是半导体制造中的关键工艺，用于将特定杂质元素精确注入硅片，改变其导电性能。在这一过程中，氖气常被用作离子源的工作气体。高纯氖气在电场作用下电离，形成氖离子束，经过加速和质量分析后，精确注入硅片。氖气的纯度直接影响离子束的纯度和稳定性，进而影响掺杂的精确性和均匀性。

（三）刻蚀工艺中的应用

在等离子体刻蚀工艺中，氖气常被用作等离子体源气体或辅助气体。氖气在射频电场作用下形成低温等离子体，产生高能粒子，与硅片表面的材料发生物理或化学反应，实现精确刻蚀。氖气的化学惰性使其在刻蚀过程中不会与被刻蚀材料发生不必要的化学反应，保证了刻蚀的选择性和精确性。

（四）腔体清洗与维护中的应用

在半导体制造设备中，氖气常被用作腔体清洗和维护的工艺气体。利用氖气等离子体的活性，可以有效去除腔体内壁的残留物，恢复设备性能。同时，氖气的化学惰性确保了清洗过程中不会对设备内壁材料造成损伤，延长了设备使用寿命。

半导体级氖气对气体纯度要求极高，任何微小杂质都可能导致芯片缺陷，影响产品良率和性能。因此，半导体制造企业通常要求氖气纯度达到99.999%甚至更高，并对特定杂质如水分、氧气、烃类等有着极为严格的控制要求。

八、氖气在其他领域的应用

除了在半导体工业中的关键应用外，氖气在其他领域也有着广泛的应用，充分发挥其独特的物理化学性质。

（一）照明工业中的应用

氖气在照明工业中的应用是其最传统的用途。氖气放电时发出的橙红色光芒，使其成为霓虹灯的理想填充气体。不同颜色的霓虹灯可以通过使用不同气体或荧光粉涂层实现，但氖气因其独特的发光效率和色彩稳定性，仍然是霓虹灯制造的首选气体。此外，氖气也常用于指示灯、信号灯等小型照明设备中。

（二）激光技术中的应用

氖气在激光技术中有着重要应用，特别是在氦氖激光器中。氦氖激光器是一种常见的气体激光器，产生632.8nm波长的红光，广泛应用于科研、医疗、测量等领域。在这一激光器中，氖气是激光介质，而氦气则起到辅助激发和能量传递的作用。氦氖激光器因其结构简单、输出稳定、相干性好等优点，至今仍是许多精密测量和实验设备的重要光源。

（三）低温制冷中的应用

氖气在低温制冷领域有着独特应用。氖的沸点（-246.08℃）介于液氢（-252.87℃）和液氮（-195.79℃）之间，使其在20-30K温区的低温制冷中具有优势。氖制冷机常用于超导材料的冷却、红外探测器的降温以及低温物理实验等领域。氖气的化学惰性和较大的蒸发潜热，使其成为一种安全高效的低温制冷工质。

（四）医疗领域的应用

在医疗领域，氖气也有一定的应用。例如，在某些呼吸治疗中，氖气-氧气混合气被用作呼吸介质，利用氖气密度低、扩散性好的特点，改善患者的呼吸功能。此外，氖气激光在眼科手术、皮肤治疗等医疗领域也有应用。

（五）科研领域的应用

在科研领域，氖气常被用作标准气体、载气或实验介质。例如，在气相色谱分析中，高纯氖气常用作载气；在材料科学研究中，氖气等离子体用于材料表面改性；在核物理实验中，氖气用作探测介质等。氖气的化学惰性和易于纯化的特点，使其成为许多精密科学实验的理想选择。

九、全球氖气市场现状与趋势

氖气作为一种重要的特种气体，其市场发展与全球高科技产业，特别是半导体产业的兴衰密切相关。近年来，全球氖气市场呈现出供需紧张、价格波动、区域分化等特点。

（一）市场规模与增长

全球氖气市场规模近年来保持稳定增长，主要驱动力来自半导体产业的快速发展。特别是先进制程芯片制造对高纯氖气的需求持续增加，推动了市场扩张。据市场研究数据显示，全球半导体级氖气市场年增长率保持在5-8%之间，高于工业气体市场的平均增长水平。

从区域分布来看，亚太地区是全球最大的氖气消费市场，占全球总需求的50%以上，主要得益于该地区半导体产业的集中发展。北美和欧洲市场分别占全球需求的25%和15%左右，其他地区占10%左右。

（二）供需格局与价格走势

氖气市场的供需格局近年来发生了显著变化。传统上，全球氖气供应主要依赖少数几个国家，特别是乌克兰和俄罗斯等东欧国家，这些国家拥有大型钢铁联合企业，其空分装置是氖气的主要来源。然而，近年来地缘政治因素导致供应链不稳定，促使全球氖气供应格局发生重构。

在需求端，半导体产业的快速发展，特别是中国、韩国、台湾等地区芯片制造能力的扩张，推动了对高纯氖气的需求增长。供需两端的变化导致氖气价格出现大幅波动，特别是在2022-2023年间，氖气价格曾出现数倍上涨，引起市场广泛关注。

（三）产业链发展趋势

面对市场变化，全球氖气产业链呈现出以下发展趋势：

1. 供应多元化：为降低供应链风险，全球氖气供应正从传统的集中模式向多元化方向发展。中国、美国、日本等国家都在加大氖气生产能力建设，减少对单一地区的依赖。
2. 技术升级：随着半导体工艺向更小节点发展，对氖气纯度的要求不断提高，推动提纯技术持续升级。99.999%甚至更高纯度的氖气成为市场主流。
3. 回收利用：氖气回收利用技术受到越来越多的关注。通过从半导体制造过程的废气中回收氖气，不仅可以降低成本，还能减少资源浪费，实现可持续发展。
4. 国产化替代：在中国等国家，氖气产业链的国产化进程加速。从提纯设备到高纯产品，国产替代趋势明显，市场竞争力不断提升。

十、氖气提纯技术的未来发展方向

随着高科技产业的快速发展和对材料性能要求的不断提高，氖气提纯技术面临着新的挑战和机遇。未来，氖气提纯技术将朝着以下几个方向发展：

（一）超高纯度技术突破

随着半导体工艺向3nm、2nm甚至更小节点发展，对氖气纯度的要求将进一步提高。99.9999%（6N）甚至更高纯度的氖气将成为未来市场需求。实现这一目标，需要在以下几个方面取得突破：

1. 新型分离材料：开发具有更高选择性和容量的吸附剂、膜材料等，提高分离效率。
2. 精密控制技术：提升温度、压力、流量等工艺参数的控制精度，实现更精确的分离。
3. 在线检测技术：发展更高灵敏度、更快响应的在线分析技术，实现对杂质含量的实时监测和精确控制。

（二）节能降耗技术创新

氖气提纯是能耗较高的过程，特别是深冷分离环节需要大量能源。未来，节能降耗将成为技术发展的重要方向：

1. 工艺优化：通过工艺流程优化和能量集成，降低单位产品能耗。
2. 设备升级：开发高效换热器、节能压缩机等新型设备，提高能源利用效率。
3. 新型分离技术：探索能耗更低的新型分离技术，如常温分离技术、膜分离技术等。

（三）智能化与自动化发展

随着工业4.0和智能制造的发展，氖气提纯过程将更加智能化和自动化：

1. 智能控制系统：应用人工智能、大数据等技术，实现提全过程的智能控制和优化。
2. 远程监控与运维：通过物联网技术，实现设备的远程监控和预测性维护。
3. 数字孪生技术：建立提纯过程的数字孪生模型，实现工艺优化和故障诊断。

（四）循环经济与可持续发展

在全球可持续发展的大背景下，氖气提纯技术将更加注重资源循环利用和环境保护：

1. 氖气回收技术：开发高效的氖气回收技术，从半导体制造等过程的废气中回收氖气。
2. 绿色提纯工艺：开发环境友好型提纯工艺，减少化学品使用和废弃物产生。
3. 碳足迹降低：通过能源结构优化和工艺改进，降低氖气生产的碳足迹。

十一、氖气产品的使用注意事项与安全规范

氖气作为一种工业气体，在使用过程中需要严格遵守相关安全规范，确保人员和设备安全。以下是氖气产品使用的主要注意事项：

（一）储存与运输安全

1. 气瓶储存：氖气气瓶应存放在阴凉、通风、干燥的专用气瓶库，远离热源、火源和腐蚀性物质。气瓶应垂直放置，并采取防倒措施。
2. 温度控制：储存环境温度不宜超过40℃，避免阳光直射和高温环境。
3. 运输要求：运输过程中应固定气瓶，防止碰撞和倾倒。长途运输应使用专用气瓶运输车，并遵守危险品运输相关规定。

（二）使用操作规范

1. 气瓶连接：使用专用减压阀和管路连接气瓶，确保连接处密封良好，无泄漏。
2. 开启顺序：开启气瓶时应缓慢打开阀门，避免气流冲击损坏设备或管路。
3. 压力控制：根据使用需求调节输出压力，不得超过设备额定工作压力。
4. 流量控制：使用流量计精确控制气体流量，确保工艺稳定性。

（三）泄漏检测与应急处理

1. 泄漏检测：定期检查管路和连接处是否有泄漏，可使用肥皂水或专用检漏仪进行检测。
2. 泄漏处理：发现泄漏应立即关闭气源，通风换气，并采取相应修复措施。
3. 应急预案：制定氖气泄漏应急预案，明确应急处理流程和责任人。

（四）人员防护措施

1. 通风要求：使用氖气的场所应保持良好通风，特别是在密闭空间使用时。
2. 防窒息措施：虽然氖气无毒，但在高浓度环境下可能造成窒息，应采取相应防护措施。
3. 低温防护：液态氖气温度极低，操作时应佩戴防冻手套和护目镜，防止冻伤。

（五）设备维护与保养

1. 定期检查：定期检查气瓶、减压阀、管路等设备的完好性，发现问题及时处理。
2. 清洁保养：保持设备清洁，防止油污、灰尘等污染气体或影响设备性能。
3. 专业维修：设备维修应由专业人员进行，不得擅自拆卸或改装。

氖气作为一种重要的特种气体，其安全使用不仅关系到生产过程的稳定性，也关系到人员和环境安全。严格遵守相关安全规范，是确保氖气安全、高效应用的基础。

氖气，这个在元素周期表中低调存在的稀有气体，正以其独特的物理化学性质，在现代高科技产业中发挥着不可替代的作用。从液态空气分离到99.999%高纯度的提纯技术突破，不仅体现了人类对材料纯度极限的追求，也推动了半导体、照明、激光等高科技产业的发展。随着技术的不断进步和应用领域的持续拓展，氖气必将在未来科技创新中绽放更加璀璨的光芒。
